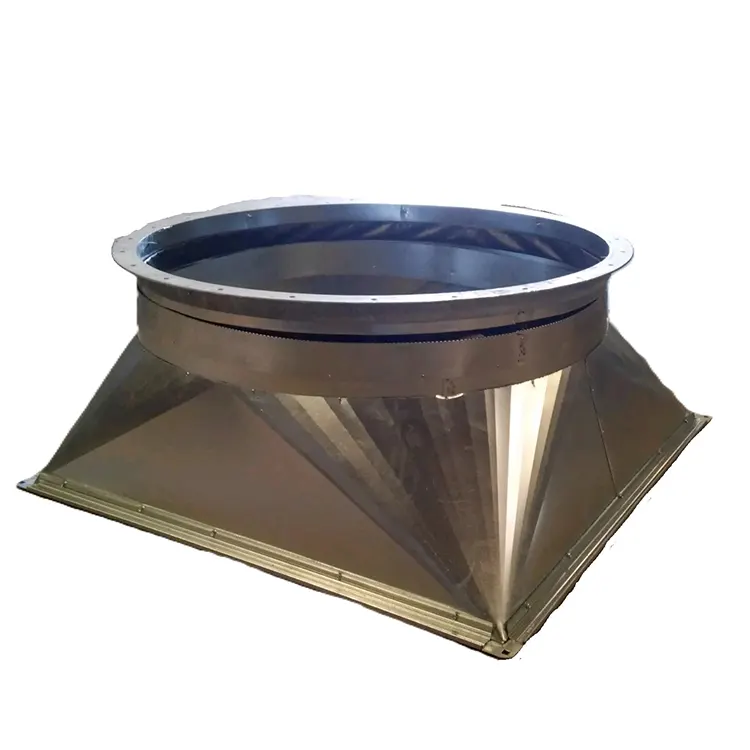

স্কোয়ার-টু-রাউন্ড ট্রানজিশন

ডিফন মেশিনারিতে স্কোয়ার-টু-রাউন্ড ট্রানজিশন শিট মেটাল যন্ত্রাংশের জন্য সিএনসি বাঁকানো

বায়ুচলাচল ব্যবস্থা, রাসায়নিক তরল স্থানান্তর এবং পরিবেশগত সুরক্ষা সরঞ্জামের মতো শিল্পগুলিতে প্রস্তুতকারকদের প্রায়শই নির্ভুল বর্গাকার থেকে গোলাকার রূপান্তর অংশগুলির প্রয়োজন হয়। এই অংশগুলি বর্গাকার বা আয়তক্ষেত্রাকার নালী/পাইপগুলিকে বৃত্তাকারগুলির সাথে সংযুক্ত করে এবং তাদের বায়ুপ্রবাহকে মসৃণ রাখতে, তরল প্রতিরোধ ক্ষমতা কম রাখতে হবে এবং ফুটো প্রতিরোধ করতে হবে। Difon Machinery Co., Ltd. এই জটিল শীট মেটাল তৈরির অ্যাপ্লিকেশনের জন্য বিশেষভাবে তৈরি করা CNC নমন পরিষেবাগুলির একটি নির্ভরযোগ্য প্রদানকারী৷ আমাদের প্রধান অফারগুলির মধ্যে রয়েছে কাস্টম এবং আধা-কাস্টম স্কোয়ার-টু-রাউন্ড ট্রানজিশন পার্টস—বাণিজ্যিক HVAC নালীগুলির জন্য ছোটগুলি, শিল্প রাসায়নিক স্থানান্তর পাইপলাইনের জন্য বড়গুলি পর্যন্ত৷ আপনি যদি Difon থেকে এই ট্রানজিশন পার্টস কিনে থাকেন, তাহলে আপনি একাধিক কম্পোনেন্ট একসাথে পিক করার বা ম্যানুয়াল কাজ ব্যবহার করার ঝামেলা এড়িয়ে যান। আপনি এমন একজন অংশীদারও পাবেন যিনি জানেন যে এই অংশগুলি কীভাবে আপনার সিস্টেমের সামগ্রিক দক্ষতাকে প্রভাবিত করে এবং এটি কতক্ষণ স্থায়ী হয়।

এই বর্গাকার-থেকে-রাউন্ড ট্রানজিশন অংশগুলি সাধারণ "সংযোজকগুলির" মতো দেখতে হতে পারে তবে তাদের ডিজাইন এবং তৈরি করা আপনার সিস্টেমের দক্ষতা, নিরাপত্তা এবং দীর্ঘায়ুকে সরাসরি প্রভাবিত করে৷ এইচভিএসি-তে, একটি খারাপভাবে তৈরি একটি পরিবর্তন বায়ু অশান্তি সৃষ্টি করতে পারে—এটি আরও শক্তি ব্যবহার করে এবং আরও শব্দ করে। রাসায়নিক তরল স্থানান্তরে, অসম সীম বা অসামঞ্জস্যপূর্ণ প্রাচীরের পুরুত্ব ফুটো হতে পারে—এগুলি নিরাপত্তার ঝুঁকি এবং বর্জ্য পদার্থ। অনেক স্ট্যান্ডার্ড শীট মেটাল সরবরাহকারীদের বর্গ থেকে রাউন্ড ট্রানজিশনের জন্য বিশেষ দক্ষতার অভাব রয়েছে, যার ফলে প্রায়শই নির্ভুলতার সাথে আপস হয়। ডিফনের বিশেষায়িত CNC বাঁকানোর প্রক্রিয়াটি বিশেষভাবে এই জ্যামিতির অনন্য চ্যালেঞ্জগুলি অতিক্রম করার জন্য ডিজাইন করা হয়েছে: এটি উপাদানটিকে কুঁচকে না দিয়ে, এটিকে খুব পাতলা করে বা এর গঠনকে দুর্বল না করে কৌণিক (বর্গাকার/আয়তক্ষেত্রাকার) থেকে বাঁকা (গোলাকার) দিকে সরে যায়। আমাদের প্রক্রিয়াটি ইঞ্জিনিয়ারিং নির্ভুলতা এবং বাস্তব-বিশ্বের কর্মক্ষমতা উভয়ই সরবরাহ করার জন্য ডিজাইন করা হয়েছে। আমরা যে প্রতিটি রূপান্তর অংশ তৈরি করি তা কেবল আপনার বর্গাকার এবং গোলাকার উপাদানগুলির সাথে পুরোপুরি ফিট করে না বরং আপনার পুরো সিস্টেমকে আরও ভালভাবে কাজ করতে সহায়তা করে - আপনি বায়ু, জল বা রাসায়নিক তরলগুলি সরান।

আপনার বর্গ-থেকে-বৃত্তাকার রূপান্তর অংশের উত্পাদন একটি কঠোর তিন-পর্যায়ের কর্মপ্রবাহ অনুসরণ করে: নকশা, উত্পাদন এবং সমাপ্তি, শুরু থেকে শেষ পর্যন্ত আপনার সিস্টেমে বিরামবিহীন একীকরণ নিশ্চিত করে। এই কর্মপ্রবাহটি আকৃতির প্রাকৃতিক জটিলতার সাথে কাজ করে এবং এটি বিশদ নকশা অপ্টিমাইজেশনের সাথে শুরু হয়। স্ট্যান্ডার্ড বাঁকানো অংশগুলি সাধারণ 2D আকার অনুসরণ করে, কিন্তু বর্গাকার-থেকে-বৃত্তাকার রূপান্তরের জন্য সুনির্দিষ্ট 3D মডেলিং প্রয়োজন। প্রক্রিয়াটির জন্য "উন্নয়ন প্যাটার্ন" - ফ্ল্যাট শীট মেটাল লেআউটের সুনির্দিষ্ট গণনা প্রয়োজন যা পছন্দসই রূপান্তর আকারে বাঁকানো হয়। Difon-এ, আমাদের ইঞ্জিনিয়ারিং টিম ট্রানজিশন অংশের 3D মডেল তৈরি করতে উন্নত CAD সফ্টওয়্যার ব্যবহার করে। তারপরে বাঁকানোর সময় উপাদানটি কীভাবে কাজ করবে তা দেখতে আমরা সীমিত উপাদান বিশ্লেষণ (এফইএ) চালাই। এই সিমুলেশনটি সম্ভাব্য সমস্যাগুলি প্রথম দিকে ধরা দেয়। উদাহরণস্বরূপ, যদি একটি 200 মিমি বর্গক্ষেত্র নালী থেকে একটি 150 মিমি বৃত্তাকার পাইপে পরিবর্তনের একটি ব্যাসার্ধ থাকে যা একটি জায়গায় খুব টাইট হয়, তাহলে FEA উপাদানের কুঁচকে দেখাবে। আমাদের দল ট্রানজিশন ব্যাসার্ধকে একটু বড় করার জন্য প্রোফাইল সামঞ্জস্য করবে—তাই ধাতু চাপ ছাড়াই মসৃণভাবে বাঁকে। ডিজাইনটি আপনার সিস্টেমের চাহিদার সাথে খাপ খায় তা নিশ্চিত করতে আমরা আপনার দলের সাথেও কাজ করি। যদি স্থানান্তরটি উচ্চ-তাপমাত্রার HVAC সিস্টেমে হয়, তাহলে আমরা ওয়ারিং বন্ধ করতে উপাদানের বেধ সামঞ্জস্য করব। যদি এটি ক্ষয়কারী রাসায়নিকের জন্য হয়, আমরা খাদ গ্রেডগুলি বেছে নেব যা ক্ষতিকে আরও ভালভাবে প্রতিরোধ করে। এই নকশা পর্যায়টি মৌলিক, প্রাথমিক নয়- এটি একটি মসৃণ এবং সফল নমন প্রক্রিয়া নিশ্চিত করার জন্য গুরুত্বপূর্ণ। একটি সাম্প্রতিক ক্লায়েন্ট ব্যস্ততার মধ্যে, আমাদের FEA বিশ্লেষণ উত্পাদন শুরু হওয়ার আগে প্রাথমিক রূপান্তর নকশায় একটি সম্ভাব্য লিক পয়েন্ট চিহ্নিত করেছে এবং সমাধান করেছে। ডিজাইনটি হয়ে গেলে, আমরা CNC-ভিত্তিক সেগমেন্টেড বেন্ডিং-এ চলে যাই-এটি একটি মসৃণ বর্গ থেকে রাউন্ড ট্রানজিশনের জন্য সবচেয়ে গুরুত্বপূর্ণ ধাপ। সাধারণ ইউ-বেন্ড বা এল-বেন্ডের জন্য শুধুমাত্র একক-অক্ষ CNC মেশিনের প্রয়োজন হয়, কিন্তু বর্গাকার-থেকে-বৃত্তাকার রূপান্তরের জন্য বহু-অক্ষের প্রয়োজন হয়। এই মেশিনগুলি শীট মেটালের বিভিন্ন অংশ জুড়ে চাপ এবং কোণ সামঞ্জস্য করতে পারে। তাদের প্রোগ্রামেবল ব্যাকগেজ এবং রিয়েল-টাইম অ্যাঙ্গেল-মনিটরিং সেন্সর রয়েছে। এটি একটি সাধারণ অংশের জন্য কীভাবে কাজ করে তা এখানে: বলুন একটি 1.5 মিমি-পুরু গ্যালভানাইজড ইস্পাত 250 মিমি বর্গ থেকে 200 মিমি বৃত্তাকার রূপান্তর৷ প্রথমত, আমরা মেশিনের ওয়ার্কটেবলে ফ্ল্যাট ডেভেলপমেন্ট প্যাটার্ন লোড করি। CNC সিস্টেম 3D ডিজাইন ফাইল ব্যবহার করে 8-12টি "বেন্ডিং সেগমেন্ট" - প্রতিটি পরিবর্তনের একটি ছোট অংশের জন্য ম্যাপ করতে। প্রতিটি সেগমেন্টের জন্য, মেশিনটি ব্যাকগেজ সামঞ্জস্য করে যাতে ধাতব ঠিক থাকে। তারপর এটি একটি নির্দিষ্ট কোণে অংশটিকে বাঁকানোর জন্য সঠিক চাপ প্রয়োগ করে। প্রতিটি সেগমেন্টের মধ্যে, কোণ সেন্সর চেক করে যে বাঁকটি সঠিক কিনা। যদি একটি সেগমেন্ট এমনকি 0.3° দ্বারা বন্ধ থাকে, মেশিনটি স্বয়ংক্রিয়ভাবে পরেরটির জন্য চাপ সামঞ্জস্য করে। এই বিভক্ত পদ্ধতিটি "বস্তুর মেমরি" এড়িয়ে যায় - যখন ধাতু তীক্ষ্ণ আকার পরিবর্তনকে প্রতিরোধ করে। এর ফলে বর্গাকার থেকে বৃত্তাকারে একটি মসৃণ, ক্রমাগত রূপান্তর ঘটে, তীক্ষ্ণ বিচ্ছিন্নতা বা বস্তুগত বিকৃতি মুক্ত।

অংশটি অবিলম্বে একীকরণের জন্য প্রস্তুত তা নিশ্চিত করার জন্য, এটি নির্ভুল ক্রমাঙ্কন এবং সীম সমাপ্তির মধ্য দিয়ে যায়।\—এই পদক্ষেপগুলি আপনার সিস্টেমে এখনই ব্যবহার করার জন্য বর্গ-থেকে-রাউন্ড রূপান্তর অংশ প্রস্তুত করে। প্রথমত, আমরা পুরো অংশের পৃষ্ঠকে ম্যাপ করতে একটি লেজার কনট্যুর স্ক্যানার ব্যবহার করি। আমরা এই মানচিত্রটিকে মূল 3D ডিজাইন ফাইলের সাথে তুলনা করি যাতে নিশ্চিত করা যায় যে রূপান্তর বক্ররেখাটি সামঞ্জস্যপূর্ণ এবং বর্গাকার প্রান্তটি মানক নালী/পাইপের আকারের সাথে মানানসই। যে অংশগুলির জন্য একটি সীম প্রয়োজন, আমরা স্টেইনলেস স্টিলের জন্য TIG ওয়েল্ডিং এবং অ্যালুমিনিয়াম বা গ্যালভানাইজড স্টিলের জন্য স্পট ওয়েল্ডিং ব্যবহার করি। তারপরে বায়ুপ্রবাহ বা তরল প্রবাহকে ব্যাহত করতে পারে এমন কোনও বাধা থেকে মুক্তি পেতে আমরা সীমটি মসৃণভাবে পিষে ফেলি। অতিরিক্তভাবে, প্রতিটি ব্যাচ একটি মাত্রিক সম্মতি পরীক্ষা করে: আমরা রূপান্তর অংশটিকে একটি আদর্শ বর্গাকার নালী এবং বৃত্তাকার পাইপের সাথে সংযুক্ত করি এবং একটি পাতলা ফিলার গেজ দিয়ে ফাঁকগুলি পরীক্ষা করি৷ যদি কোনও ফাঁক 0.1 মিমি-এর বেশি হয়, আমরা অংশগুলির পরবর্তী সেটের জন্য নমন পরামিতিগুলি সামঞ্জস্য করি। তরল বহন করে এমন অংশগুলির জন্য, আমরা একটি চাপ পরীক্ষা যোগ করি: আমরা অংশটি সীলমোহর করি, এটি জল বা বায়ু দিয়ে পূর্ণ করি এবং আপনার সিস্টেমের সর্বোচ্চ অপারেটিং চাপের 1.2 গুণে ফুটো পরীক্ষা করি। এটি নিশ্চিত করে যে ট্রানজিশন সীমের মধ্য দিয়ে কোনো তরল না পড়ে।

Difon বেছে নেওয়ার একটি মূল সুবিধা হল সিস্টেমের সামঞ্জস্যতা নিশ্চিত করার জন্য আমাদের ব্যাপক পদ্ধতি। অনেক ক্লায়েন্ট বিদ্যমান বর্গক্ষেত্র এবং বৃত্তাকার উপাদান নিয়ে আমাদের কাছে আসে। তারা উদ্বিগ্ন যে একটি কাস্টম রূপান্তর অংশ তাদের পুরানো সিস্টেমের সাথে মাপসই হবে না। TT এই উদ্বেগের সমাধান করতে, আমরা অন-সাইট বা দূরবর্তী 'মাত্রা যাচাইকরণ' পরিষেবা প্রদান করি। আমরা হয় আপনার বিদ্যমান নালী/পাইপ পরিমাপ করার জন্য একজন টেকনিশিয়ান পাঠাই অথবা ডিজিটাল ক্যালিপার দিয়ে নিজেকে পরিমাপ করার জন্য আপনাকে নিয়ে যাই। তারপরে আমরা ট্রানজিশন অংশের ডিজাইন সামঞ্জস্য করি যাতে আপনার উপাদানগুলির মধ্যে কোনো ছোট পার্থক্য মেলে। উদাহরণস্বরূপ, যদি আপনার বর্গাকার নালীটির পার্শ্ব দৈর্ঘ্য 252 মিমি থাকে, তাহলে আমরা ডেভেলপমেন্ট প্যাটার্নটিকে ফিট করার জন্য পরিবর্তন করব—একটি সুনির্দিষ্ট ফিট নিশ্চিত করে। আমরা ইনস্টলেশন নির্দেশিকাও দিই: প্রতিটি অর্ডার একটি সাধারণ নির্দেশ পত্রের সাথে আসে। এটি আংশিক প্রান্তিককরণের জন্য স্পষ্ট নির্দেশাবলী প্রদান করে এবং প্রস্তাবিত ফাস্টেনারগুলিকে নির্দিষ্ট করে। আমাদের প্রযুক্তিগত টিম ইনস্টলেশন প্রশ্নের উত্তর দিতে ফোন বা ভিডিও কলের মাধ্যমেও পাওয়া যায়—একটি স্তরের সমর্থন যা আমাদের পরিষেবাকে আলাদা করে।

নিয়মিত ক্লায়েন্টরা বর্গ-থেকে-রাউন্ড ট্রানজিশন অংশগুলির জন্য কাস্টম উত্পাদন সময়সূচী এবং ইনভেন্টরি ম্যানেজমেন্ট প্রোগ্রামগুলি থেকে উপকৃত হতে পারে। আপনি যদি একজন HVAC প্রস্তুতকারক হন যা মাসে 500 ইউনিট তৈরি করে, আমরা মাসিক চালানের সাথে একটি পুনরাবৃত্ত অর্ডার সেট আপ করতে পারি। আমরা আমাদের জলবায়ু-নিয়ন্ত্রিত গুদামে সমাপ্ত অংশগুলি সংরক্ষণ করি - সেখানে আর্দ্রতা গ্যালভানাইজড ইস্পাত বা অ্যালুমিনিয়ামের ক্ষতি করবে না। আমাদের দ্রুত প্রোটোটাইপিং পরিষেবার মাধ্যমে আপনার বিকাশের চক্রকে ত্বরান্বিত করুন: আপনি যদি একটি নতুন বায়ুচলাচল ব্যবস্থা তৈরি করেন এবং বায়ুপ্রবাহ পরীক্ষা করার জন্য একটি নমুনা স্থানান্তর অংশের প্রয়োজন হয়, তাহলে আমরা আমাদের ছোট-ব্যাচের CNC লাইনের সাথে 3-5 ব্যবসায়িক দিনে এটি তৈরি করতে পারি। এটি আপনাকে অনেক অর্ডার করার আগে কার্যক্ষমতা পরীক্ষা করতে দেয়। আমাদের সিস্টেম আপনার অর্ডার ইতিহাসের বিস্তারিত রেকর্ড বজায় রাখে। আপনার যদি ছয় মাস আগে কেনা একটি অংশ পুনরায় সাজাতে হয়, তাহলে আমাদের কাছে ইতিমধ্যেই ডিজাইন ফাইল এবং উপাদানের চশমা আছে। এটি নতুন অর্ডারের তুলনায় প্রায় 30% লিড টাইম কমিয়ে দেয়।

বর্গাকার-থেকে-বৃত্তাকার রূপান্তর অংশগুলি কেবল সংযোগকারীর চেয়ে বেশি; তারা সিস্টেম কর্মক্ষমতা সমালোচনামূলক. আপনার সিস্টেমের মসৃণ, নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য এগুলি গুরুত্বপূর্ণ উপাদান। বিশেষায়িত CNC নমন, নকশা অপ্টিমাইজেশান, উপাদান দক্ষতা এবং সামঞ্জস্যের প্রতিশ্রুতি একত্রিত করে, আমরা নিশ্চিত করি যে প্রতিটি রূপান্তর অংশ আপনার মাত্রিক এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে। আপনি একটি বাণিজ্যিক HVAC নেটওয়ার্ক, একটি শিল্প রাসায়নিক পাইপলাইন, বা একটি ধুলো সংগ্রহের সিস্টেম তৈরি করছেন না কেন, আমাদের স্কোয়ার থেকে রাউন্ড ট্রানজিশন অংশগুলি বর্গাকার এবং বৃত্তাকার উপাদানগুলির মধ্যে ব্যবধান নির্বিঘ্নে পূরণ করে৷ আপনার নির্দিষ্ট চাহিদা সম্পর্কে কথা বলতে চান? একটি নমুনা অংশ জন্য জিজ্ঞাসা? আমাদের সুবিধা দেখতে আসেন? আমাদের দলের সাথে যোগাযোগ করুন. আমরা কীভাবে ফ্ল্যাট শিট মেটালকে নির্ভুল অংশে পরিণত করি যা আপনার ক্রিয়াকলাপের দক্ষতা এবং নির্ভরযোগ্যতা নিশ্চিত করে তা আপনি নিজেই দেখতে পারেন।
